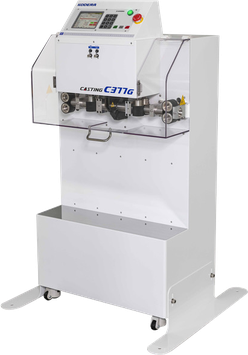

100sq～1.25sqまでの線材の測長、切断、ストリップ加工に対応
- 100sq～1.25sqの電線に対応（線材により異なります）
- そのパワーの源は、全8個のローラーをそれぞれ独立したモーターで駆動。
- 4対のローラーが全て両開きのため電線のパスラインが線材の太さに関わらず常に一定。
- ローラーを上下／左右方向に開閉させることにより、加工線材へのダメージを最小限に抑え、常に安定した切断・ストリップ加工が可能になりました。
- AC電源はワールドワイド入力を採用。キャスター付きで移動・設置が容易に行えます。
ダウンロード
仕様一覧
| 型式 | C377G |
| 外形寸法 | 幅710mm×奥行470mm×高さ1,400mm |
| 重量 | 156kg |
| 電源 | AC100V～240V(単相) 50Hz/60Hz |
| 消費電力 | 65W（定格）191W（最大） |
| カッティング長さ | 0.1mm～99,999mm |
| カッティング公差 | ±（ 0.1＋0.0005×L ）mm ※Lは切断長さ |
| ストリップ長さ | 先端 0.1～114mm |
| 後端 0.1～99mm | |
| 加工可能電線 | 100sq～1.25sq(AWG#16) ※電線による |
| 外径最大 Max φ20mm ※電線による | |
| 送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 動 力 | ステッピングモータ、エアシリンダー |
